產品概述

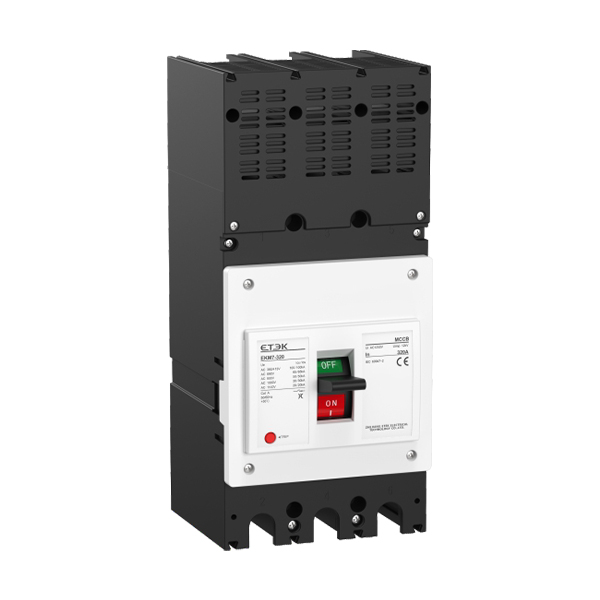

EKM7高電壓系列塑殼斷路器，適用于交流50/60Hz，額定?作電壓至AC1140V，額定工作電流至630A的電路中,作接通、分斷和承載額定電流，并能在線路和用電設備發生過載、短路、欠壓的情況下對線路和用電設備進行可靠的保護。
EKM7高電壓系列塑殼斷路器，工作電壓可達AC1140V，絕緣電壓可達AC1200V，可適配更高電壓等級的配電系統，高海拔下仍具有可靠的使用特性；極限短路分斷能力可達50kA＠AC800V，有效減少短路電流對設備和線路的危害。
產品廣泛應用于新能源、電力、工業等?業。
符合標準：GB/T14048-2、IEC60947-2
產品功能
? 高機械壽命（15000）和電氣壽命（5000）；
? 短飛弧距離：標配消弧罩和三層消游離金屬隔板，避免分斷時噴弧導致的系統二次故障；
? 超級限流能力；
? 超強絕緣性能，電氣間隙和爬電距離符合UL489 標準；
? 倒進線不降容；
? 具有防濕熱、防鹽霧、抗霉菌能力；
? 全新單斷點結構，比雙斷點結構更穩定、可靠。
核心專利技術
? 動觸頭低斥開反向點的斥開防跌落技術；
? 電弧消游離技術，實現更短的飛??；
? ?柄遠離滅弧區域布置，使操作者更安全。
技術參數
型號 | EKM7-320 | EKM7-630 | |||||||||
殼架最?額定電流 | 320A | 630A | |||||||||
額定電流 | 16?20?25?32?40?50?63?75?80?100?125? 140?160?180?200?225?250?320A | 225?250?320?350?400?500?630A | |||||||||
極數 | 3P | ||||||||||
額定?作電壓（Ue） | 380/415V、690V、800V、1000V、1140V | ||||||||||
額定絕緣電壓（Ui） | 1200V | ||||||||||
額定沖擊耐受電壓（Uimp） | 12kV | ||||||||||
?頻耐受電壓 (1分鐘) | 3500V | ||||||||||
額定極限短路 分斷能?（Icu） | 分斷能?等級 | AC380/ 415V | AC690V | AC800V | AC1000V | AC1140V | AC380/ 415V | AC690V | AC800V | AC1000V | AC1140V |
M | / | 60kA | 50kA | 20kA | 12kA | / | 60kA | 50kA | 20kA | 12kA | |
H | 100kA | 65kA | 50kA | 30kA | 20kA | 100kA | 65kA | 50kA | 32kA | 20kA | |
額定運?短路 分斷能?（Ics） | M | / | 60kA | 50kA | 20kA | 12kA | / | 60kA | 50kA | 20kA | 12kA |
H | 100kA | 65kA | 50kA | 30kA | 20kA | 100kA | 65kA | 50kA | 32kA | 20kA | |
機械壽命 | 15000次 | ||||||||||
電?壽命 | 5000次 | 3000次 | 3000次 | 1000次 | 1000次 | 5000次 | 3000次 | 3000次 | 1000次 | 1000次 | |
?弧距離 | ≤50mm | ||||||||||
外形尺?（W×L×H） | 120×200×103mm | 158×325×177mm | |||||||||
瞬時脫扣器 | 5In or 10In | ||||||||||
基準環境溫度 | 40°C | ||||||||||
?作環境溫度 | -40°C ~ +70°C, +50°C 時?降額 | ||||||||||
適?海拔?度 | ≤5000m | ||||||||||
